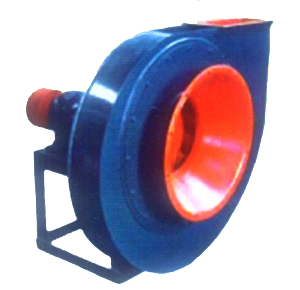

周口風機生產的5-29型高壓離心通風機用以輸送,吸引空氣及輸送無腐蝕性,不自燃,不含有粘性物質的氣體。尤其適用于棉絨加工輸送,亦可用于沖天爐吹煉。輸送介質的溫度,一般不超過80℃。介質中所含塵土及硬質結顆粒不大于150mg/m³。該類型風機具有效率高,能耗低,是目前國內在高壓風機中較理想的風機。
5-29型高壓離心通風機的傳動方式為A、C式兩種。 5-29型高壓離心通風機C式風機中,主要由葉輪、機殼、進風口、傳動部分、支架等組成;A式風機中,風機和電動機直接連接。葉輪:由12片后向,錐形,單園弧等厚葉片,葉片和前盤、后盤三者焊接,中盤和后盤采用鉚接,葉輪制造完成后靜、動平衡校正、空氣動力性能良好,效率高,運轉平穩、安全可靠。傳動部分:由主軸、軸承箱、皮帶輪等組成。主軸由優質碳鋼制成,在灰鐵鑄件的軸承箱內裝有滾動軸承,以支承葉輪并使其安全運轉。支架:可能普通角鋼和鋼板焊接而成,以使其可靠的支承風機與地基基礎連接。機殼:用普通鋼板焊接成蝸形殼的整體。進風口:是裝于風機的側面的整體焊接件,與軸向平行的截面為前錐形后接曲線狀,能使氣體損失較小的順利進入葉輪。 5-29型高壓離心通風機為單吸入,機號有No5.5、6.5、7.5、8.5等4種機號。5-29型高壓離心通風機可制成右轉和左轉兩種形式,從電動機端正視,葉輪按順時針方向旋轉稱右旋風機,以“右”表示;按逆時針方向旋轉稱左旋風機,以“左”表示。風機的出口位置,以機殼的出口角度表示,“左”、“右”均可制成0、45、90、135、180、225共六種角度。 機 號 轉 速 (r/min) 配用電機 (Kw-P) 流 量 (m³/h) 全 壓 (Pa) 7.5C 3150 13547 6886-7869 11010-10787 16469 8853-11804 10495-9108 20121 12788-13772 8545-795 1 2800 30-2 6121-9618 8699-7628 13547 10493-12241 7196-6282 2500 41692 7026-8588 6611-6081 30-2 9368-10930 5737-5008 2240 41685 4897-6995 5568-5120 18.5-2 7695-9093 4882-4021 2000 41945 4372-6870 4438-3892 41685 7495-8744 3672-3005 1800 7.5-2 3935-5621 3595-3306 41945 6183-7869 3152-2596 8.5C 2950 20121 9385-12068 12403-11823 27426 13407-18770 11406-8957 2450 13547 7795-11136 8555-7867 16469 12250-15590 7500-6178 2100 41692 6681-9544 6286-5781 30-2 10498-13362 5512-4540 1800 15.2 5727-8182 4618-4247 18.5-2 9000-11455 4048-3335 注意:訂購時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數,有特殊要求請?zhí)貏e標注。周口風機5-29型高壓離心通風機用途
周口風機5-29型高壓離心通風機結構
周口風機5-29型高壓離心通風機型式
周口風機5-29型高壓離心通風機參數
