離心式通風機型號編制規則

2021.12.11

1.離心式通風機系列產品的型號

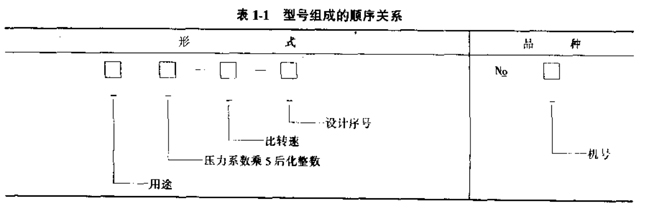

用形式表示,單臺產品型號用形式和品種表示。型號組成的順序關系見表1-1。

離心式通風機型號編制規則

1)風機產品用途代號按表1-2規定。

2)壓力系數的5倍化整后采用一位數。個別前向葉輪的壓力系數的5倍化整后大于10時,亦可用二位整數表示。

3)比轉速采用兩位整數。若用二葉輪并聯結構,或單葉輪雙吸入結構,則用2乘比轉速表示。

4)若產品的型式中產生有重復代號或派生型時,則在比轉速后加注序號,采用羅馬數字體Ⅰ 、Ⅱ等表示。

5)設計序號用阿拉伯?dāng)?shù)字“1”,“2”等表示,供對該型產品有重大修改時用。若性能參數、外形尺寸、地基尺寸,易損件沒有更動時,不應使用設計序號。

6)機號用葉輪直徑的分米數表示。

2.離心式通風機的名稱型號表示舉例如表1-3所示。

表1-2 風機產品用途代號

序號

用途類別

代    號

序號

用途類別

代      號

漢字

簡寫

漢字

簡寫

1

工業冷卻水通風

冷卻

L

18

谷物扮末輸送

粉末

FM

2

微型電動吹風

電動

DD

19

熱風吹吸

熱風

R

3

一般用途通風換氣

通用

T(省略)

20

高溫氣休輸送

高溫

W

4

防爆氣體通風換氣

防爆

B

21

燒結爐煙

燒結

SJ

5

防腐氣體通風換氣

防腐

F

22

一般用途空氣輸送

通用

T(省略)

6

船舶用通風換氣

船通

CT

23

空氣動力

動力

DL

7

紡織工業通風換氣

紡織

FZ

24

高爐鼓風

高爐

GL

8

礦井主體通風

礦井

K

25

轉爐鼓風

轉爐

ZL

9

礦井局部通風

礦局

KJ

26

柴油機增壓

增樂

ZY

10

隧道通風換氣

隧道

CD

27

煤氣輸送

煤氣

MQ

11

鍋爐通風

鍋通

G

28

化工氣體輸送

化氣

HQ

12

鍋爐引風

鍋引

Y

29

石油煉氣體輸送

泊氣

YQ

13

船舶鍋爐通風

船鍋

CG

30

天燃?xì)廨斔?/P>

天氣

TQ

14

船舶鍋爐引風

船引

CY

31

降溫涼風用

涼風

LF

15

工業用爐通風

工業

GY

32

冷凍用

冷凍

LD

16

排塵通風

排塵

C

33

空氣調節用

空調

KT

17

煤粉吹風

煤粉

M

34

電影機械冷卻烘干

影機

YJ



表1-3 風機型號表示舉例

序號

名        稱

型        號

說        明

形    式

品 種

1
2
3
4
5
6

(通用)離心式通風機
(通用)離心式通風機
礦井離心式通風機
防爆離心式通風機
(通用)離心式通風機
鍋爐離心式通風機

4-72
4-2×72
K4-2×72
B4-72
4-721
GA-72

No 20
No  20
No  20
No 20
No 20
No 20

一般通風換氣用,壓力系數乘5后的化整數為4,比
轉速為72,機號為20即葉輪直徑2000mm
示葉輪是雙吸人形式,其它參數同第1條
礦井主扇通風用,其它參數同2條
防燥通風換氣用,其它參數同1條
與4-72型相同的另一(系列)產品。其它參數同1條
用在鍋爐通風上,其它參數同1條

7
8
9
10

鍋爐離心式引風機
(通用)離心式通風機
空調離心式通風機
空調離心式通風機

Y4-72
4-72-1
KT11-74
KT11-2×74

No 20
No 20
No  5
No 5

用在鍋爐引風上,其它參數同1條
某廠對原4-72型產品有重大修改,為便于區別加用
“-1”設計序號表示其它參數同1條
用于空調通風上,壓力系數乘5后的化整數11,比轉
速74,機號為5即葉輪真徑500m
葉輪為并聯形式,其它參數同9條
