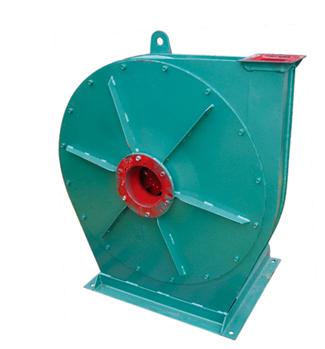

8-09型高壓鼓風機是與熔化率為1、2、3、5、7t/h化鐵爐配套的風機,也可作為各種熔爐、鍛冶爐鼓風和輸送無腐蝕性、不自燃、不含粘性物質之氣體,其它性能相近者亦可選用,但輸送介質的溫度不得超過80℃,介質中所含塵土及硬質顆粒物不大于150mg/m³。
8-09型高壓鼓風機型式: (1)8-09型風機為單吸入,8-09型風機我公司設計機號有№6.8A、7.1A、7.4D、7.7A、8D、9D六個機號。 (2)8-09型風機機殼制成順時針旋轉或逆時針旋轉兩種型式。 (3)風機的出口位置以機殼的出口角度表示,“順”、“逆”風機機殼制成0度、90度、180度。 風機主要由葉輪、機殼、進風口、傳動組、密封件、機座等組成: (1)葉輪:葉輪按前向風機理論設計,葉輪成形后,經靜、動平衡校正,故運轉平穩。 (2)機殼:用普通鋼板焊接成蝸形殼整體。 (3)進風口:做成收斂式流線型的整體結構,用螺栓固定在前蓋板上。 (4)傳動組:由主軸、軸承箱、聯軸器等組成。
機號 轉速 配用電機 流量 全壓 (No) (r/min) (Kw-P) (m³/h) (Pa) 6.8A 2900 7.5-2 675-1215 10523-11347 11-2 1485-1754 11439-11341 15-2 2024-2295 11063-10634 7.1D 2900 7.5-2 1075 12021 11-2 1383-1690 12371-12471 15-2 2304 12364-12061 18.5-2 2612-2919 11594-11019 8D 2930 15-2 1554 15579 22-2 2442 16163 30-2 2887-3331 16023-15632 37-2 3775-4219 15026-14277 8.5D 2950 15-2 1341 17013 18.5-2 1877 17828 30-2 2414-2950 18347-18496 37-2 3487 18338 45-2 4023-4560 17888-17196 9D 2950 22-2 1591 19073 30-2 2228-2865 19988-20569 37-2 3502 20736 45-2 4138 20558 55-2 4775 20054 75-2 5412-6049 19278-18318
8-09型高壓鼓風機用途:
8-09型高壓鼓風機結構:
8-09型高壓鼓風機參數對照表:
