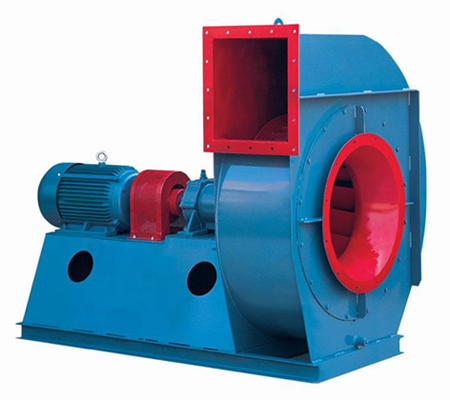

周口風機Y8-24鍋爐離心風機 Y8-24型鍋爐離心風機是為適應燃用各種煤質并配有消煙除塵裝置的(1、2、4T/H)工業鍋爐配套而高等的。凡進氣條件相當,性能又相適應者均可選用。但最高溫度不得超過250°C,且在引風機前必須加裝效率不低于85%的除塵裝置,以降低進入風機的煙氣含塵量,提高風機壽命。 周口風機Y8-24型鍋爐離心風機結構 風機由葉輪、進風口、機殼、傳動部、整體托架等部分組成。 (1)葉輪:Y10-21系列葉輪均用16Mn制造。Y10-21為12長葉片和平共處短葉片,共24個葉片組成,均為前彎葉片,焊接于弧錐形前盤與平板后盤中間,經靜動平衡校正和超盍試驗,運轉平穩可靠。 (2)機殼:用鋼板焊接成蝸形整體,№9風機“左”、“右”旋通用。 (3)進風口:進風口為斂散式整體結構,用螺栓因定于機殼入口一側。 (4)傳動組:由主軸、軸承箱、皮帶輪、聯軸器等組成。一軸由優質鋼制成,采用滾動軸承,水冷整體軸承箱,因此,順加裝輸水管。耗水量隨環境溫度不同而異,一般按0.5~1m³/h考慮軸承箱裝有溫度計和油位批示器,潤滑油采用30#機油,加油量按油位標志要求實施。 (5)調節門:調節門是引風機的附件,用以調節風機流量,№5為蝶板形,№6.3~9為花瓣形葉片,軸向安裝于進風口前。由于采用了外部傳動結構,轉動靈活方便。調節范圍由0°(全開)到90°(全閉)。調節門的扳把位置從進風口方向看在右側,對“右”旋風機,扳把從下往上扒是由全閉到全開方向,對“左”旋風機扳把從上往下拉是由全閉到全開方向,為使調節門各部正常工作,必須搞好潤滑,潤滑脂用二硫化鉬高溫(260°C)潤滑脂,負機在高溫時仍能保證潤滑作用。 周口風機Y8-24型鍋爐離心風機特點 (1)噪聲低,在運行工況內確保小于85分貝。 (2)由于不可能用一個系列,故采用多個專用系列去適應用戶不同的需要。 (3)引風機使用范圍內的加權平均效率高。 (4)對于不同噸位引風機均同時配備了D式(直聯)與C式(皮帶)傳動兩種,D式傳動的機號稍大,轉速低(n=1450r/min)有更佳的耐磨性,C式傳動機號稍小,轉速稍高(n=1750~2100r/min),但均以最小線速度達到所需壓力,以得降噪與耐磨。 (5)采用兩相流動的一些分析結果,從流產形式上考慮了耐磨。 (6)說明書的編寫,為便于用戶選型,同時標明配用噸位與對應風機系列、型號。運轉平穩、可靠、葉輪經靜、動平衡,并有整體結構和分體結構兩種型式,整機平衡,總之,用戶可以從該群體中選項到不同要求的各種風機。 周口風機Y8-24型鍋爐離心風機型式 (1)引風機制成單吸入,機號有NO.5、6.38、9四種。 (2)風機的出口位置以機殼的出風口角度表示,“左”“右”均可制成0°、45°、90°、135°、180°、225°六種角度。如您需要其它角度和機號,請?jiān)谟嗀洉r(shí)向我們提出。 (3)引風機可制成右旋或左旋兩種。從電機一端正視風機,葉輪順時針旋轉者稱右旋風機,以“右”表示;反之稱左旋風機,以“左”表示。 周口風機Y8-24型鍋爐離心風機性能參數 轉速 序號 流量 全壓 電動機 功率 KW 皮帶 r/min m³/h Pa 型號 代號 規格 3500 1 2932 2221 Y132S1-2 5.5 A 1800 2 3374 2254 3 3807 2173 4 4254 2068 5 4686 1914 6 5143 1726 7 5564 1501 3150 1 2602 1746 Y112M-2 4 A 1800 2 2993 1772 3 3378 1708 4 3375 1626 5 4158 1505 6 4563 1357 7 4937 1180 2800 1 2313 1377 Y100L-2 3 A 1600 2 2661 1398 3 3003 1348 4 3355 1283 5 3696 1188 6 4056 1071 7 4388 932 2500 1 2065 1097 Y90L-2 2.2 A 1600 2 2376 1113 3 2681 1073 4 2996 1022 5 3300 946 6 3622 853 7 3918 742
