糧庫用風機,是我廠為國家糧食庫門設計的一種新型風機,它帶有整體支架,安裝有滾輪可以隨時移動。并配有風筒較連勢頭便安于裝。配有電器起動柜安全可靠,經國內糧庫使用深受廣大用戶歡迎。
一、糧庫用風機性能特點:

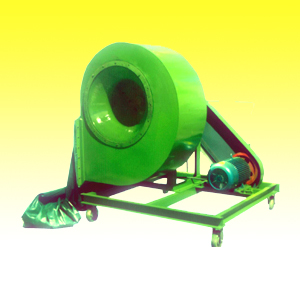

4-72-12型移動式糧用離心風機是在4-72型風機的基礎上改進而來的,采用整體結構,底部安裝腳輪,手柄,達到移動的效果,可在糧庫的通風排氣口隨意對接,使用方便。
二、糧庫用風機參考系數:
4-72-12型移動式糧庫用風機 |
|
| ||
機號 |
轉速(r/min) |
功率(kw-p) |
流量(m3/h) |
全壓(Pa) |
4A |
2900 |
5.5三相 |
4012-7419 |
2014-1320 |
1450 |
1.1-4單相 |
2006-3709 |
501-329 | |
1450 |
1.1-4三相 |
2006-3709 |
501-329 | |
4.5A |
2900 |
7.5-2單相 |
5712-10562 |
2554-1673 |
1450 |
1.1-4三相 |
2856-5281 |
634-416 | |
5A |
2900 |
15-2三相 |
7728-15445 |
3187-2019 |
1450 |
2.2-4三相 |
3864-7728 |
790-502 | |
6A |
1450 |
4--4三相 |
6677-13353 |
1139-724 |
960 |
1.5-6三相 |
4420-8841 |
498-317 | |
4.5C |
2900 |
7.5-2三相 |
5712-10562 |
2554-1673 |
2300 |
4-2三相 |
5088-7819 |
1570-1163 | |
2000 |
3-2三相 |
4428-6799 |
1187-879 | |
1700 |
2.2-2三相 |
3761-5779 |
858-635 | |
5C |
2900 |
15-2三相 |
7728-15445 |
3187-2019 |
2300 |
7.5-2三相 |
7022-11363 |
1978-1468 | |
2000 |
5.5-2三相 |
6106-9881 |
1495-1110 | |
1700 |
3-2三相 |
5190-8399 |
1080-802 | |
6C |
2240 |
15-4三相 |
10314-20628 |
2734-1733 |
2000 |
11-4三相 |
9209-18418 |
2176-1380 | |
1800 |
7.5-4三相 |
8288-16576 |
1760-1116 | |
1600 |
5.5-4三相 |
77367-14734 |
1389-881 | |
1250 |
3-4三相 |
5756-11511 |
846-537 | |
1120 |
2.2-4三相 |
5157-10314 |
679-431 | |
900 |
1.5--4三相 |
4144-8288 |
438-278 | |
800 |
1.1-4三相 |
3684-7367 |
346-220 | |
8C |
1800 |
30-2三相 |
19646-25240 |
3143-3032 |
1800 |
37-2三相 |
28105-36427 |
2920-2302 | |
1600 |
22-2三相 |
17463-22435 |
2478-2390 | |
1600 |
30-2三相 |
24982-32380 |
2303-1816 |
8C |
1250 |
11-4三相 |
13643-25297 |
1507-1106 |
1250 |
7.5-4三相 |
12224-15705 |
1209-1166 | |
1120 |
11-4三相 |
17487-22000 |
1124-887 | |
1000 |
5.5-4三相 |
10914-14022 |
963-929 | |
1400 |
7.5-4三相 |
15614-20237 |
895-707 | |
900 |
4-4三相 |
9823-12620 |
779-752 | |
900 |
5.5-4三相 |
14052-18213 |
725-572 | |
800 |
3-4三相 |
8732-16190 |
615-452 | |
710 |
2.2-4三相 |
7749-14368 |
485-450 | |
10C |
1250 |
37-4三相 |
34863-48797 |
2373-1877 |
1120 |
30-4三相 |
31237-43722 |
1902-1505 | |
1000 |
18.5-4三相 |
27890-39038 |
1514-1199 | |
900 |
15-4三相 |
25101-35134 |
1225-970 | |
800 |
11-4三相 |
22312-31230 |
967-766 | |
710 |
7.5-4三相 |
19802-27717 |
761-603 | |
630 |
5.5-4三相 |
17571-24594 |
599-475 | |
560 |
4-4三相 |
15618-21861 |
473-375 | |
|
|
|
|
|
(1) 葉輪由10片后傾翼形葉片焊接于曲線型輪蓋與平板型的輪盤中間,均為鋼板制造,并經過靜、動平衡校正,空氣性能良
好,效率高,運轉平穩。
(2)機殼是用普通鋼板焊接而成的蝸形體。機殼做成兩種不同型式!2.8~12機殼做成整體,不能拆開!16、20的機殼制
成兩開式,沿中分水平面分為兩半,用螺栓連接。
(3)進風口制成收斂式流線型整體結構,裝于風機的側面;與軸向平行的截面為曲線形狀,能使氣體順利進入葉輪,且損失較
小。
(4)傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。
(5)移動式離心風機配有手動推車裝置,移動方便。也可安客戶要求特殊定做
