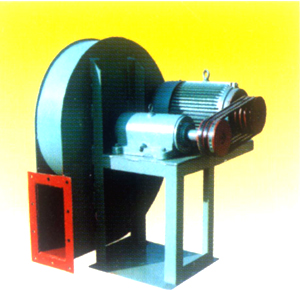

GY6-41系列鍋爐離心鼓引風機

GY6-41系列鍋爐離心鼓引風機

  • 所屬分類:
  • 產品編號:103530-436
  • 出品單位:周口風機廠
  • 瀏覽次數:14
  • 發布時間:2010/1/22 10:36:39
  • 產品概述

GY6-41型鍋爐離風機用途:

      GY6-41型鍋爐離風機,是為適應燃用各種媒質并配有消除塵煙裝置的0.5t/h--10t/h工業鍋爐而設計、最高全壓效率高于80%的新系列低噪聲風機,凡進氣條件相當,性能相通均可使用。


GY6-41型鍋爐離風機型式:

       1、出風口位置以機殼的出風口角度表示。

       2、引風機一般可制成順時針和逆時針旋轉兩種型式。

       3、風機的結構 通、引風機均由葉輪、進風口、機殼等部件組成。軸承箱為整體結構,機油潤滑冷卻,懸臂式支撐,皮帶輪、聯軸器在軸承外側。

       4、風機的傳動方式為:引風機采用C式或D式傳 動,8.5號以下鍋爐鼓風機采用A式傳動。 引風機應配裝調節門。 風機葉輪,采用后傾式圓弧葉片,輪蓋為弧錐型曲面與流線型進風口搭接組合全部采用模具沖壓工藝,使風機機油氣動性能好,不易積灰、噪聲低、質量穩定等優點。


GY6-41型鍋爐離風機特點:

       GY6-41型鍋爐離風機,是鍋爐通、引風機的換代產品。  GY6-41型鍋爐離風機所用的設計方法:選擇合適的風機型式,合理的風機工況,優選流型,合理組織氣源,精心設計葉型,增大風舌間隙,適當降低風機轉速,改進蝸殼設計,凈化來流及盡量減少二次流損失等設計原則,采用有限差分法計算進風口和葉輪輪蓋型線,并以葉輪進口處氣流順暢均勻作為優化判據進行了風口優化設計。再結合原有的風機葉輪、蝸殼等優化設計方法,綜合葉輪、蝸殼、進風口三者一體化的優化設計程序,得出氣動略圖曲線,實踐證明,它既能保證風壓、風量,又能保證較高的效率、較低的比噪聲和較小的風機尺寸。

GY6-41型鍋爐離風機參數:

機號

轉速

配用電機

流量

全壓

(No)

(r/min)

(Kw-P)

(m³/h)

(Pa)

3.55C

2950

1.5-2

2962-841

588-1448

4C

3450

3.0-2

3996-1355

1893-2676

4.5C

3250

5.5-2

5522-2574

2058-2873

2925

4.0-2

4970-2317

1667-2327

5.4C

2900

41945

8901-4350

2491-3240

2600

7.5-2

7980-3900

2002-2604

7.1C

2200

18.5-4

15819-8171

2454-3283

2100

41744

15100-7800

2236-2991

1915

41947

13770-7113

1859-2487

9C

1965

13606

28719-14866

3145-4208

1750

41759

25630-13239

2495-3338

1640

41751

24019-12407

2191-2931

10C

1600

13606

32144-16604

2575-3444

11.2D

1480

16528

41773-21578

2764-3697

20180

41773-21578

3055-4086
