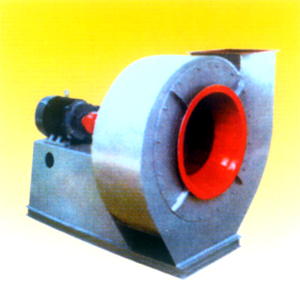

Y8-39、Y9-38型鍋爐離心引風機用途:
本風機均為聯軸器傳動方式,全部為絕大部分為聯軸器傳動方式,少數機型為皮帶傳動,適用于0.5噸-35噸出力的工業鍋爐以及窯爐、各種高溫引風的工況,普通碳鋼材質最高耐溫250攝氏度,特殊要求可定制耐高溫、耐腐蝕型,可耐酸堿,最高耐溫1150攝氏度。風機整機出廠均帶電機、整體支架、水冷傳動組和手動調風門。
Y8-39、Y9-38型鍋爐離心引風機特點:
Y8-39、Y9-38型鍋爐離心引風機是由葉輪、機殼、進風口、傳動組、調節門等組成。
1) 葉輪材料是Q345(16Mn),長短相間前向彎曲葉片,葉輪成型后經過靜、動平衡的校正,因此運行會很平穩可靠。
2) 進風口是制成收斂式流線形的整體結構,用螺栓與前蓋板組固定。
3) 機殼用鋼板焊接成蝸形殼整體。在蝸板上開有清灰門。方便我們清除葉片和機殼內的積灰,保證葉輪的平衡性和氣動性能。
4) 傳動組是由主軸、水冷軸承箱、聯軸器等組成。
5) 軸承箱上裝有溫度計和油位指示器,軸承箱內潤滑油采用全損耗系統用油L-AN46,加入油量按油位標志的要求。
6) 主軸是由優質的鋼制成的,采用的是滾動軸承,軸承箱有整體式和部分式兩種形式。部分機號采用的軸承箱形式:NO.4~ NO.6.3采用的是整體式軸承箱;NO.7.1~ NO.16采用的部分式軸承箱。兩種上均需通冷卻水。耗水量因工作溫度和環境溫度的不同而異,一般按0.5~m3/h考慮的。
7) 調節門是用來調節風機流量大小的裝置。調節門葉片花瓣形,軸向安裝在進風口前面。由于采用了外部傳動的結構,轉動靈活方便。調節范圍由全閉到全開。
Y8-39、Y9-38型鍋爐離心引風機性能:
引風機性能按氣體溫度為200℃,大氣壓力為101325Pa,氣體密度為0.745kg/m3的煙氣介質計算。
當前工業鍋爐系列較多,燃用煤質優劣懸殊,配用的除塵器、省煤器阻力不一,所需的引風機的風量、風壓差異較大?紤]到風機的經濟性和適應性,故提供Y8-39和Y9-38型兩個系列風機供用戶選用。相同的兩個系列風機的聯接及安裝尺寸相同。
1、本風機制成單吸入。機號有No4、No4.5、No5、No5.6、No6.3、No7.1、No8、No9、No10、No11.2、No12.5、No14、No16十三個機號。
2、本風機又可制成順時針旋轉和逆時針旋轉兩種形式,從傳動部正視風機,如葉輪順時針旋轉者稱為右旋風機,以右表示,反之稱左旋風機,以左表示。
3、風機的出口位置以機殼的出口角度表示,右旋風機、左旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。如您需用其它機號或其它角度,我廠有實力為您“點菜”設計,精心制造,直到您滿意為止。
性能表中提供的參數。引風機性能按氣體溫度為200℃,大氣壓力為101325Pa,氣體密度為0.745kg/m³的煙氣介質計算。當前工業鍋爐系列較多,燃用煤質優劣懸殊,配用的除塵器、省煤器阻力不一,所需的引風機的風量、風壓差異較大?紤]到風機的經濟性和適應性,故提供Y8-39和Y9-38型兩個系列風機供用戶選用。相同的兩個系列風機的聯接及安裝尺寸相同。
性能參數
產品型號 |
轉速r/min |
序號 |
全 壓 Pa |
流量 m³/h |
電 動 機 | |
型 號 |
功率 kW | |||||
Y9-38 № 4 D |
2900 |
1 |
2323~2450 |
3297~4946 |
Y132S1-2 |
5.5 |
2 |
2421~2283 |
5495~6594 |
Y132S2-2 |
7.5 | ||
Y9-38 № 4.5 D |
2900 |
1 |
2940~3058 |
4695~7824 |
Y160M1-2 |
11 |
2 |
2999~2891 |
8607~9389 |
Y160M2-2 |
15 | ||
Y9-38 № 5 D |
2900 |
1 |
3636~3851 |
6440~8587 |
Y160M2-2 |
15 |
2 |
3832~3567 |
9660~12880 |
Y180M-2 |
22 | ||
Y9-38 № 5.6 D |
2900 |
1 |
4557~4802 |
9048~13571 |
Y200L1-2 |
30 |
2 |
4733~4635 |
15079~16589 |
Y200L2-2 |
37 | ||
3 |
4479 |
18095 |
Y225M-2 |
45 | ||
Y9-38 № 6.3 D |
1450 |
1 |
1441~1519 |
6441~9662 |
Y132M-4 |
7.5 |
2 |
1499~1421 |
10735~12882 |
Y160M-4 |
11 | ||
Y9-38 № 7.1 D |
1450 |
1 |
1833~1931 |
9220~10756 |
Y160M-4 |
11 |
2 |
1940~1862 |
12293~16903 |
Y160L-4 |
15 | ||
3 |
1803 |
18439 |
Y180M-4 |
18.5 | ||
Y9-38 № 8 D |
1450 |
1 |
2323~2460 |
13189~17585 |
Y180M-4 |
18.5 |
2 |
2450~2283 |
19783~26378 |
Y200L-4 |
30 | ||
Y9-38 № 9 D |
1450 |
1 |
2940~3097 |
18779~28168 |
Y225S-4 |
37 |
2 |
3058~2891 |
31298~37558 |
Y250M-4 |
55 | ||
Y9-38 № 10 D |
1450 |
1 |
3636~3832 |
25760~30053 |
Y250M-4 |
55 |
2 |
3851~3773 |
34346~42933 |
Y280S-4 |
75 | ||
3 |
3695~3507 |
47226~51519 |
Y280M-4 |
90 | ||
Y9-38 №11.2 D |
960 |
1 |
1999~2117 |
23961~31947 |
Y225M-6 |
30 |
2 |
2107~2087 |
35941~39934 |
Y250M-6 |
37 | ||
3 |
2038~1960 |
43928~47921 |
Y280S-6 |
45 | ||
1450 |
1 |
4557~4831 |
36190~48254 |
Y315S-4 |
110 | |
2 |
4802~4733 |
54286~60317 |
Y315M-4 |
132 | ||
3 |
4015~4479 |
66349~72381 |
Y315L1-4 |
160 | ||
Y9-38 №12.5 D |
730 |
1 |
1441~1529 |
25329~33773 |
Y225M-8 |
22 |
2 |
1519~1411 |
37994~50659 |
Y280S-8 |
37 | ||
960 |
1 |
2489~2636 |
33310~44413 |
Y280M-6 |
55 | |
2 |
2617~2528 |
49965~61068 |
Y315S-6 |
75 | ||
3 |
2240 |
66620 |
Y315M-6 |
90 | ||
Y9-38 № 14 D |
730 |
1 |
1803~1901 |
35586~53379 |
Y280M-8 |
45 |
2 |
1872~1833 |
59310~65241 |
Y315S-8 |
55 | ||
3 |
1774 |
71172 |
Y315M-8 |
75 | ||
960 |
1 |
3126~3303 |
46798~62397 |
Y315M-6 |
90 | |
2 |
3293~3175 |
70197~85796 |
Y315L2-6 |
132 | ||
3 |
3067 |
93596 |
Y355M1-6 |
160 | ||
Y9-38 № 16 D |
730 |
1 |
2362~2499 |
53120~70826 |
Y315M-8 |
75 |
2 |
2479~2401 |
78679~97386 |
Y315L2-8 |
110 | ||
3 |
2313 |
106239 |
Y355M2-8 |
132 | ||
960 |
1 |
4077~4292 |
69856~104784 |
Y355M3-6 |
200 | |
2 |
4234~4145 |
116426~128069 |
Y355L3-6 |
250 | ||
3 |
4802 |
139712 |
JS137-6 |
280 |
